印染行業廢水處理三效蒸發案例
來源：本站日期：2020-01-17 01:15:20 瀏覽：2867
項目名稱：印染行業廢水處理三效蒸發案例
蒸發器類型：三效蒸發器
設備規格：處理量6t/h
項目概述：
客戶公司為印染行業企業，康景輝針對客戶公司提供的印染生產過程中產生的廢水水質進行檢測，設計了符合客戶要求的印染廢水處理三效蒸發器，用于處理印染生產廢水。
印染生產廢水水質特點及工藝分析：
印染行業廢水處理三效蒸發案例，廢水處理量為6T/H，物料成分中含有氯化鈉，含鹽量1.5%，COD含量偏高，TDS偏高，PH值中性。客戶需要對該制藥廢水進行零排放處理。
從印染廢水水質特點進行分析，鑒于印染廢水成分復雜、含鹽量高等特性，康景輝為客戶公司設計三效蒸發器，該蒸發器具有顯著的高流速、高旺盛湍流狀態的特點，非常適合該物料處理。

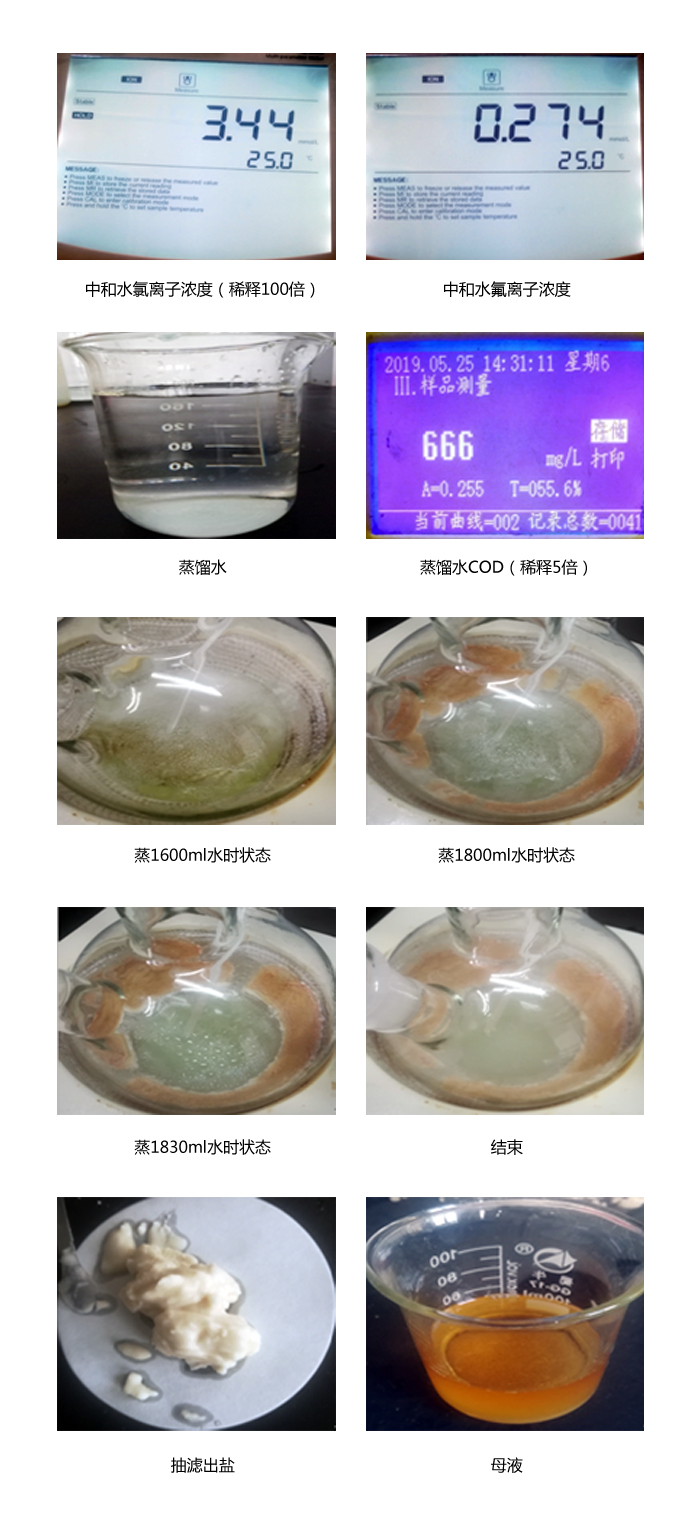

印染生產廢水水質實驗過程如下：
三效蒸發器工藝流程簡述：
蒸發系統的流程：
原水→預熱系統→進入三效蒸發系統→蒸發釜→濃縮液產出
原液首先進入預處理系統去除大部分不利于蒸發的成分后，再進入預熱系統預熱。
預熱后的物料按照三效順流的工藝，首先進入第一效。
進入一效蒸發器系統的物料經過循環泵的作用，在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；
當下一效需要加料時，自控系統會自動把濃縮液送入該效；
當最后效需要加料時，自控系統會把濃縮液送入最后效；
當濃縮液達到設計值60%時，排出分離器；
排出分離器的濃縮液再進入蒸發釜蒸發減量處理，最終產出180kg/h的晶漿。
二次蒸汽流程：
一效加熱器熱源：外接飽和鮮蒸汽
二效加熱器熱源：一效二次蒸汽
三效加熱器熱源：二效二次蒸汽
蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。
外接飽和鮮蒸汽換熱后冷凝成水，去往預熱器為原料預熱。
三效二次蒸汽進入冷凝器冷凝。
三效蒸發器的自控系統：
三效蒸發器自控系統是通過PLC軟件控制，所有的輸出和輸入信號，系統操作都由配套的計算機完成。
自控系統配有安全操作系統，以防止生產過程中對可能會產生系統的損害和重要部件的損害，其主要功能如下：
1、遠程啟動，運行與設定參數，達到穩定蒸發狀態。
2、遠程自動清洗功能，在線自動清洗功能。保持傳熱系數，提高生產率。
3、自動保護系統，液位的升高或降低達到警戒線時，系統自動進入保護狀態。
4、自控系統檢測設計位置的參數被記錄在系統報表。
5、通過配置的高清晰攝像頭，采集現場設備的實時運行情況，可以即時查看。
三效蒸發器案例實拍：
